Die Innovation liegt zum einen in der spezifischen, flexiblen Klemmkonstruktion, mit der die PV‑Module an den Gabionenwänden befestigt werden können. Zum anderen bietet die neue Schraubkonstruktion ein standardisiertes System, mit dem sich Gabionen im großen Maßstab nutzen lassen.
Die Wi SOLAR GmbH aus Kaisersesch bei Koblenz hat in Kooperation mit dem auf Naturstein-, Wasser- und Gabionenbau spezialisierten Unternehmen KARL DITANDY GmbH aus Oberfell sowie mit dem Systembauentwickler ALUTECTA aus Kirchberg, dem Hersteller des Photovoltaik-Montagssystems DICONAL diese innovative PV-Lösung entwickelt. Damit lassen sich PV-Module erstmals als skalierbares Montagesystem senkrecht an Gabionenwänden befestigen. Gabionen sind steinbefüllte Drahtgitterkörbe, die als Baukastensysteme Mauern, Böschungsstützen oder Lärmschutzwände, etwa entlang von Autobahnen, bilden.

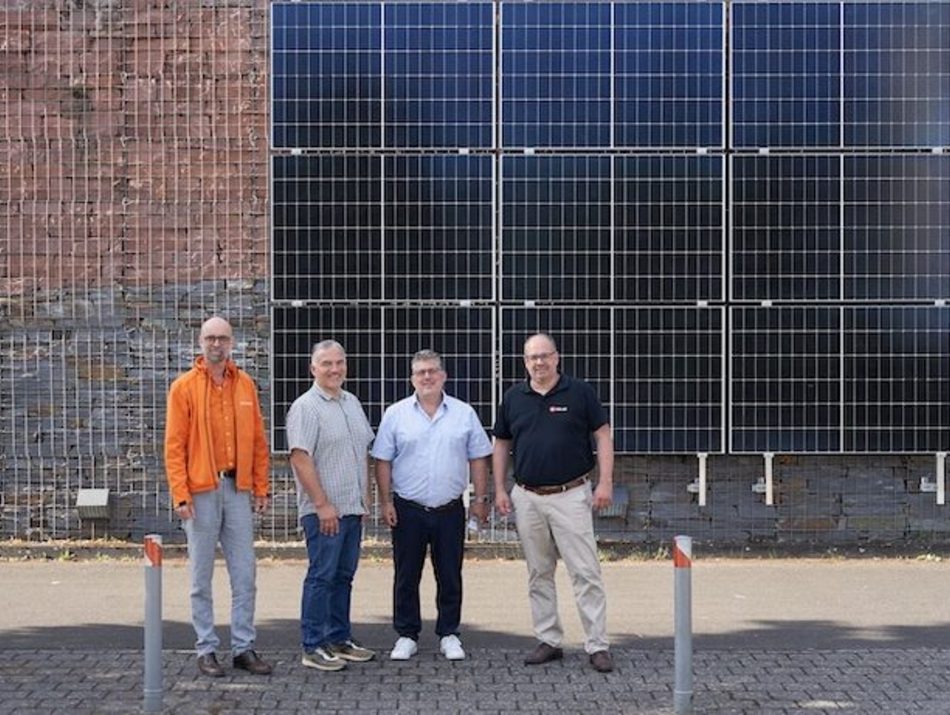

Am 30. Juni 2026 wurde die neue Trägerkonstruktion an einer großflächigen Gabionenwand von DITANDY auf dem Gelände der ehemaligen Landesgartenschau der Stadt Bingen getestet.
Durch die neue Klemmvorrichtung werden PV-Module zum integrierten Bestandteil der Gabionen. Die Testfläche in Bingen umfasste ein Probefeld von 3 x 3 Photovoltaikmodulen und bot damit die Gelegenheit, in dieser Größenordnung eine letzte baupraktische Prüfung durchzuführen.
„Wir freuen uns sehr, dass wir unsere neuartige Klemmkonstruktion, die jetzt über Diconal zur Verfügung steht, erfolgreich in Bingen testen konnten“, so Sven Endris, Inhaber und Geschäftsführer der Wi SOLAR GmbH. „Die Montage verlief einwandfrei, und die Konstruktion erweist sich als äußerst robust. Unser besonderer Dank gilt der Stadt Bingen und Bürgermeister Ulrich Mönch, die eine finale baupraktische Erprobung an der städtischen Gabionenwand ermöglicht haben.“
System für alle Bauformen mit Gabionen geeignet
Das neue Montagesystem entstand in einer sechswöchigen Kooperations- und Entwicklungsphase. Die KARL DITANDY Bauunternehmung plante eine Montagemöglichkeit für PV-Module an ihren Gabionen und zog Wi SOLAR als Experten für moderne PV-Lösungen und -Montagstechniken hinzu. Wi SOLAR hat als Innovationspartner für die Metallklemmvorrichtung konkrete Anforderungen definiert. Gemäß diesen Vorgaben entwickelte DICONAL einen Prototyp, der gemeinsam ausgewertet und in einer ersten Trockenmontage, als reines Befestigungssystem, getestet und verfeinert wurde. Dazu musste überprüft werden, ob die Montage (Unterkonstruktion und Modul) in der Praxis funktioniert, maßhaltig ist und keine zu großen Stöße zwischen den Modulen aufweist. Zugleich sollte auch optisch ein harmonisches Gesamtbild der Modulfläche entstehen.
Die besondere Herausforderung bestand darin, eine Klemme (Befestigung) zu entwickeln, die zuverlässig und präzise an einem Gabionen-Maschenkorb, befüllt mit Naturstein, befestigt werden kann. Eine solche Klemme muss einerseits das PV‑System tragen und andererseits Sogkräfte durch Wind aufnehmen, die an den Modulen ziehen. Gabionenwände sind außerdem nicht millimetergenau dimensioniert, Maschenfelder können leicht versetzt liegen oder unterschiedlich groß sein. Auch aufgrund hervorstehender Kanten der Steinschüttung können teilweise notwendige Maschenfenster nicht genutzt werden. Deshalb musste die Klemmkonstruktion auch im nächsten Maschenfeld greifen können, sowohl vertikal als auch horizontal. Das wird beispielsweise durch Langlöcher in beiden Achsrichtungen erreicht. Darüber hinaus muss die hinter den Modulen versteckte Kabelführung funktionieren und eine Wartung mit überschaubarem Aufwand ermöglichen. Die Konstruktionsidee von WI SOLAR erfüllt jede dieser Anforderungen und hat allen praktischen Probemontagen erfolgreich standgehalten.
Einsatzgebiete des Systems sind alle Anwendungen, bei denen Gabionenwände modulgerecht, das heißt mit einer Höhe von mindestens drei Metern, verbaut werden: an Stützwänden, Lärmschutzwänden, Schwerlastmauern, bei der Hangsicherung oder bei Sichtschutzwänden. Der über die Gabionenwände generierte Solarstrom kann entweder in das Stromnetz eingespeist oder, je nach Umgebung, direkt vor Ort verbraucht werden.
„Das modifizierte Befestigungssystem von Diconal basiert auf der langjährigen Erfahrung unserer Fachplanung und Montagepraxis. Auf dieser Grundlage entwickelte Diconal eine einfache, stabile Montageform, die sowohl für großflächige als auch für kleine Gabionenwände geeignet ist. Die PV-Module lassen sich so als gestalterisches Element in jede Umgebung integrieren“, fasst Sven Endris (Wi SOLAR) zusammen.
